单环

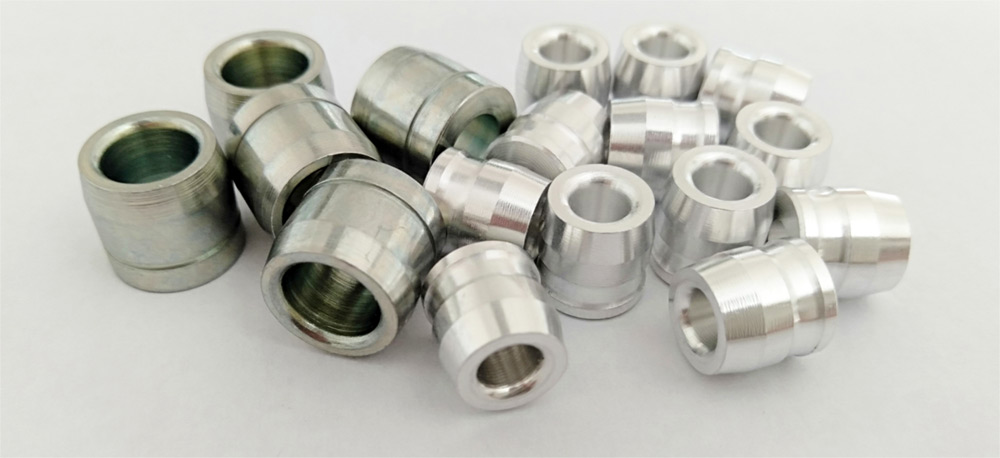

冰箱冷柜专用铜铝管接头:单环0

文章来源:未知时间:2020-04-26 点击:



铜铝管接头单环管接头是应用于制冷产品系统管路连接的关键部件。它使用方便、效率高、安全可靠。已普遍应用于冰箱、空调、海鲜机、干衣机、冷库、机车空调、平板太阳能等产品中。铜铝管接头单环管接头能够完全替代传统火焰焊接工艺,在生产线上使用提高了生产效率,降低了泄漏量。

优点:
1高可靠性,漏率低于火焰焊接及其他任何的熔接
2不必产生高温的连接方法,可以连接各种材质的金属管子
3牢固而富有弹性的金属/金属密封
4成本低廉,不同材质金属管间(铜/铝,铜/钛,铜/钢)的连接特别有优势
5无杂质/污物产生,没有金属表层氧化的问题
6 快速、简便、安全、环保
7手工操作、机械操作,降低人为因素的不可靠性
8无需对管子进行特殊的预处理
铜铝管接头单环管接头按材质可以分为两大类产品,主要是以所要连接的两根管路的材质决定铜铝管接头单环管接头的材质。我们根据客户提供的管子的样品和参数,设计客户需要的铜铝管接头单环管接头。

铜铝管接头单环管接头可以连接从1.85毫米的毛细管路,到25.4毫米的空调、冷库用的大管路。所有规格均按照客户所使用的管路的要求设计,并且根据行业和产品系列,我们已经有了多个规格的常备产品。
例如:

空调使用的铜铜管连接和铜铝管连接:6.35、9.52、12.7、15.88、19.05

冰箱使用的铜钢管连接和铜铝管连接:6、6.35、7.5、8

海鲜机使用的铜钛管连接:9.52、12.7、15.88、19.05

铜铝管接头单环广泛应用与冰箱、冷柜、空调、海鲜机、冷暖水机、汽车空调等制冷系统的生产线中(还包含应用于暖通、生活用水、饮用水管路连接铝塑管、PPR管等塑料管路的专用接头)。

铜铝管接头环的使用条件:
 被连接的管子壁厚最大2mm
最大工作压力PN=50bar,
检测最大爆破压力PP=4PN=200bar
使用温度范围 -50°C ~ +150°C(或220°C)

连接过程:
使用铜铝管接头环连接管子的过程:
1,扩口,当要连接的管子外径相同时,其中一根需进行扩口。


2 滴加密封液SUP
 压接前在内管外表面滴一滴密封液SUP,使其在内管端部表面均匀的扩散开。

3 压接铜铝管接头环
使压接钳的夹紧钳口卡在外管一侧,将铜铝管接头环朝着外管方向推挤。压接钳会将铜铝管接头环推到外管之上, 这样就压接完毕了。


管子连接具体步骤说明:
1 准备工作,只需对管件端部作去毛刺和清洗处理。
2 管子尺寸需进行控制的包括外径、壁厚、扩口后内径及直线段长度,可由铜铝管接头连接技术公司提供相应尺寸要求。
3 管子材质、尺寸或公差一旦发生变化,请通知铜铝管接头公司,确认是否需要调整铜铝管接头管接头规格。
4 对毛细管接点只可加1小滴密封液,并且毛细管套接深度要足够,以免密封液堵塞毛细管路。
5滴加密封液后必须在20秒内完成压接,以免其开始固化影响密封效果。
6被连接的管路整形时,请注意不要直接抓住铜铝管接头环接点大力弯曲,应使用大拇指内侧顶住距连接点2cm左右外进行。(图)

7 密封液SUP的固化时间与接触的金属材质及现场环境温度有关,具体来说只要一头是铜管,则固化时间约为2-4分钟。若两头均为铝管,则固化时间在20-25℃时为15分钟左右。若环境温度过低(10℃以下)则固化时间较长,若有必要,可对压接完成的铜铝管接头环接头加热以加速固化。
8 若密封液SUP滴到冰箱内胆上则需用吸附性好的东西予以擦净。否则该处内胆经冷冻后会开裂。
